项目概述：

       需检测钢板规格：

        宽度：≥4米；

        长度：5-14米；

        厚度：5-120mm

        根据探伤的需要专门设计出这套钢板超声波相控阵探伤检测设备。设备为相控阵超声探伤，采用二维扫查的方式对工件进行探伤 ，扫查架带动探头在长度方向上匀速扫查（扫查长度采用编码器测量），一个长度扫查完后，探头组沿Y轴方向移动0.85个检测探头组覆盖的宽度后（扫查宽度可由系统设置），反方向沿X轴方向扫查，以此类推，完成整板扫查。

设备检测参数

1）检测任务：分层、夹杂、气孔、晶粗等材料性质缺陷。

2）检测过程：工件固定，探头通过龙门桁架驱动沿X、Y方向编码移动完成工件全覆盖扫查。

3）检测方法：采用相控阵超声波检测仪，耦合方式为直接接触法。

4)超声检测灵敏度：φ3mm平底孔满足φ2平底孔的检测需求。

5)漏检率:为0 。

6)误报率：≤ 3%。

6)信噪比：≥12dB。

7) 扫查速度8m/min

8)设备稳定性：连续运行24小时。

9)探伤结果处理系统：自动探伤结果可以存储、打印，还可以在存储介质上存储探伤记录（探伤曲线及其有关数据），探伤系统永久存储连续探伤记录。

10)声光报警功能：在自动探伤的过程中，当系统检查到缺陷时，系统将自动产生声光报警。

设备工作参数

1）总功率：       0.5KW

2）单相交流电：   220V（±10%）   50HZ±2%

3）照明电压：     DC24V

4）噪音：         低于60dB（A）

5）环境温度：     -5℃～42℃

6）工作湿度：     20%～90% 连续24小时工作

7）地线：        至少两处独立地线，对地电阻1.5Ω；

8）供水：普通自来水，压力0.1-0.15MPa、流量≥5m³/h；钢板需正常水平放置，钢板周边需有空间放置激光定位系统的导向板。

电控系统（变频器柜、仪器电源柜、操作台、配线箱等组成。）

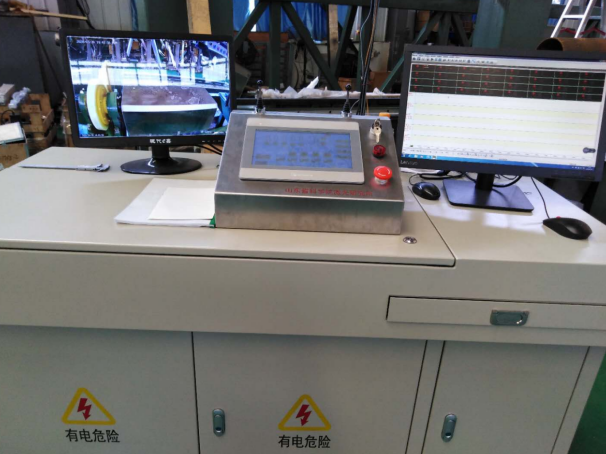

人机操作界面

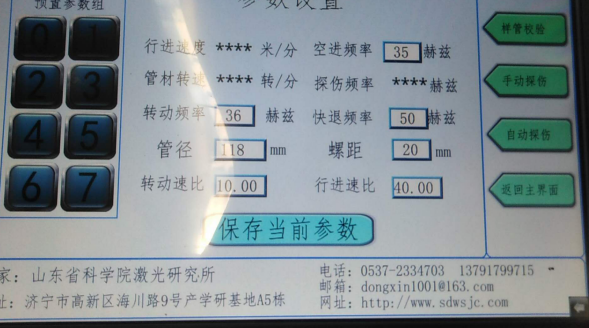

人机操作界面：设备采用先进的人机对话界面，界面均采用触摸屏设计，使设备操作更为简单，免去复杂的操作按钮，设备所有动作及操作均在人机对话触摸屏界面实现。
