一、设备概况


螺旋焊管项目工程的需要，我单位与山东省科学院激光研究所共同为项目配套制造一套钢管超声探伤设备，该设备是我单位研制生产系列自动探伤设备的一种，将用于螺旋焊管焊缝及全管体的缺陷检测。

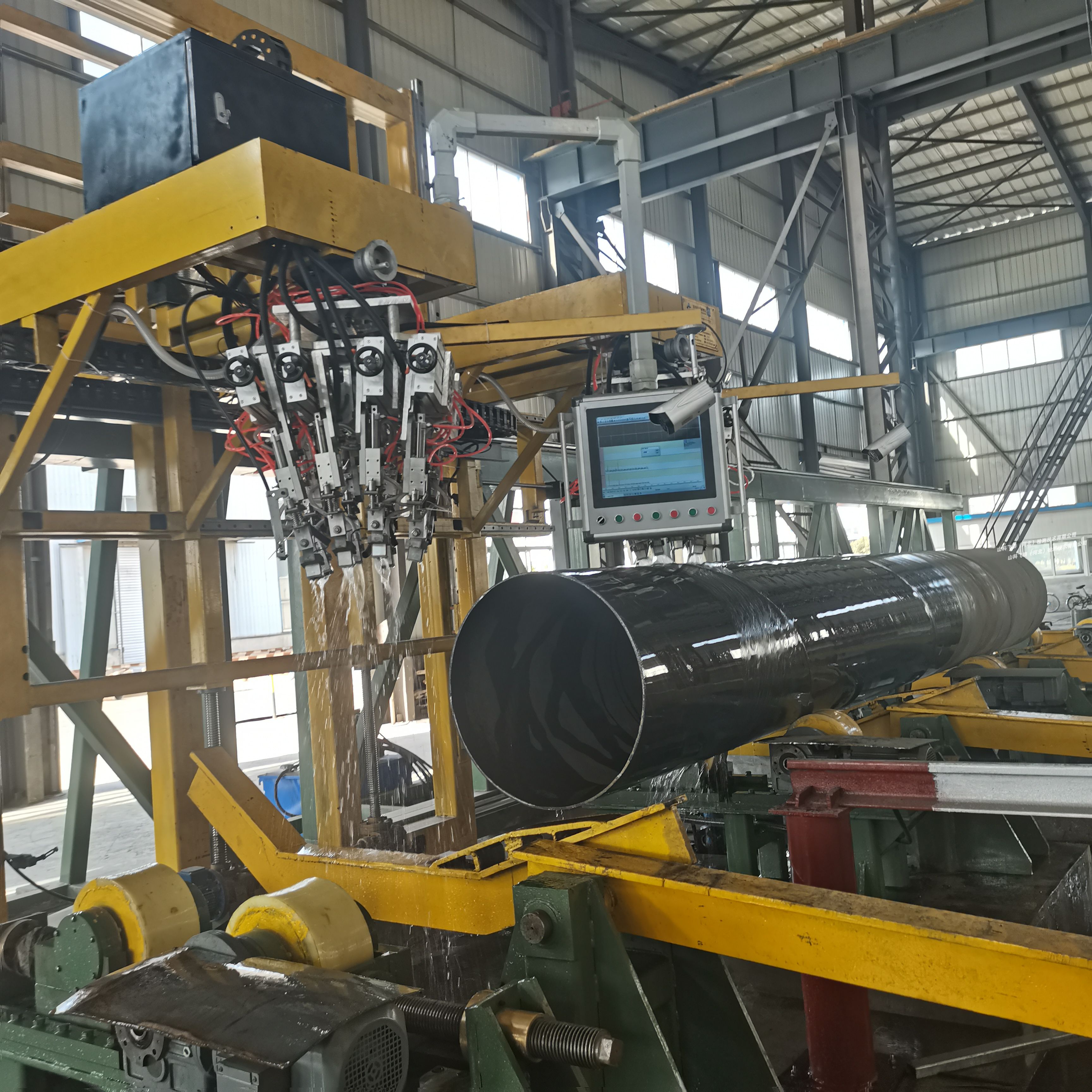

该设备探伤采用在线检测。通过直线滑轨及探头跟踪系统使检测探头与钢管上部焊缝形成直线相对移动，完成对钢管的焊缝及全管体探伤。

二、设备参数：

1、检查缺陷的种类：虚焊、未焊透、内外穿透伤、折叠、夹杂、裂缝、裂纹、凹坑等表面、近表面缺陷等

2、探伤速度：0—8m/分钟

3、频率：64 Hz--4MHz;超声0.5 MHz --10MHz

4、头尾盲区：200mm

5、误报率：≤2%

6、漏检率：≤0%

7、探伤钢管直径：φ300～φ2500mm

8、壁厚：8--16 mm

9、板宽：≤1.1m

10、弯曲度：≤1.5/1000mm

11、检测灵敏度：NB/T47013-2015.3

12、探伤设备综合性能指标：NB/T47013-2015.3

13、检出缺陷后处理：即时给出声光报警信号

        利用多通道数字探伤仪在高速计算机的支持下，实现自动检测缺陷，自动评估缺陷，显示并记录（缺陷）回波幅值、存储和打印检测数据、按用户要求格式自动生成检测报告。系统还具备仪器先进、自动化程度高、检测速度快、抗干扰能力强、判断准确等诸多优点，整体技术处于国内先进水平。

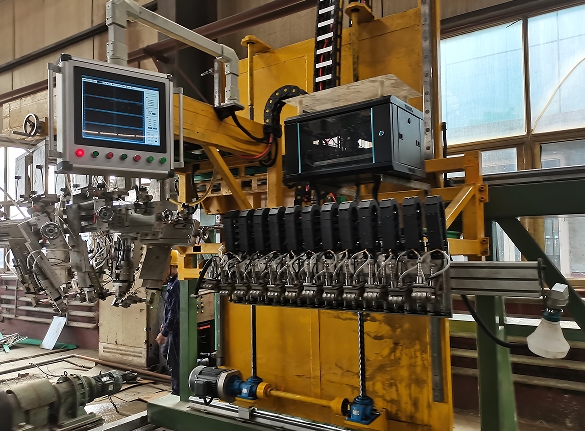

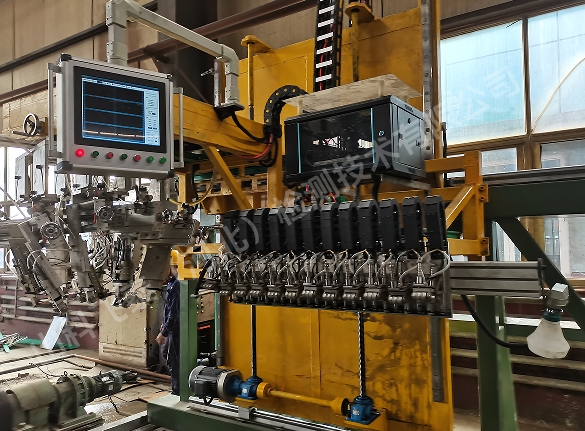

超声联合探伤设备的组成：

1、检测操作平台

2、探头系统升降装置

3、探头跟踪装置

4、焊缝跟踪系统

5、电控系统

6、数字8通道超声探伤仪器

7、气路系统及打标装置

8、水循环系统
