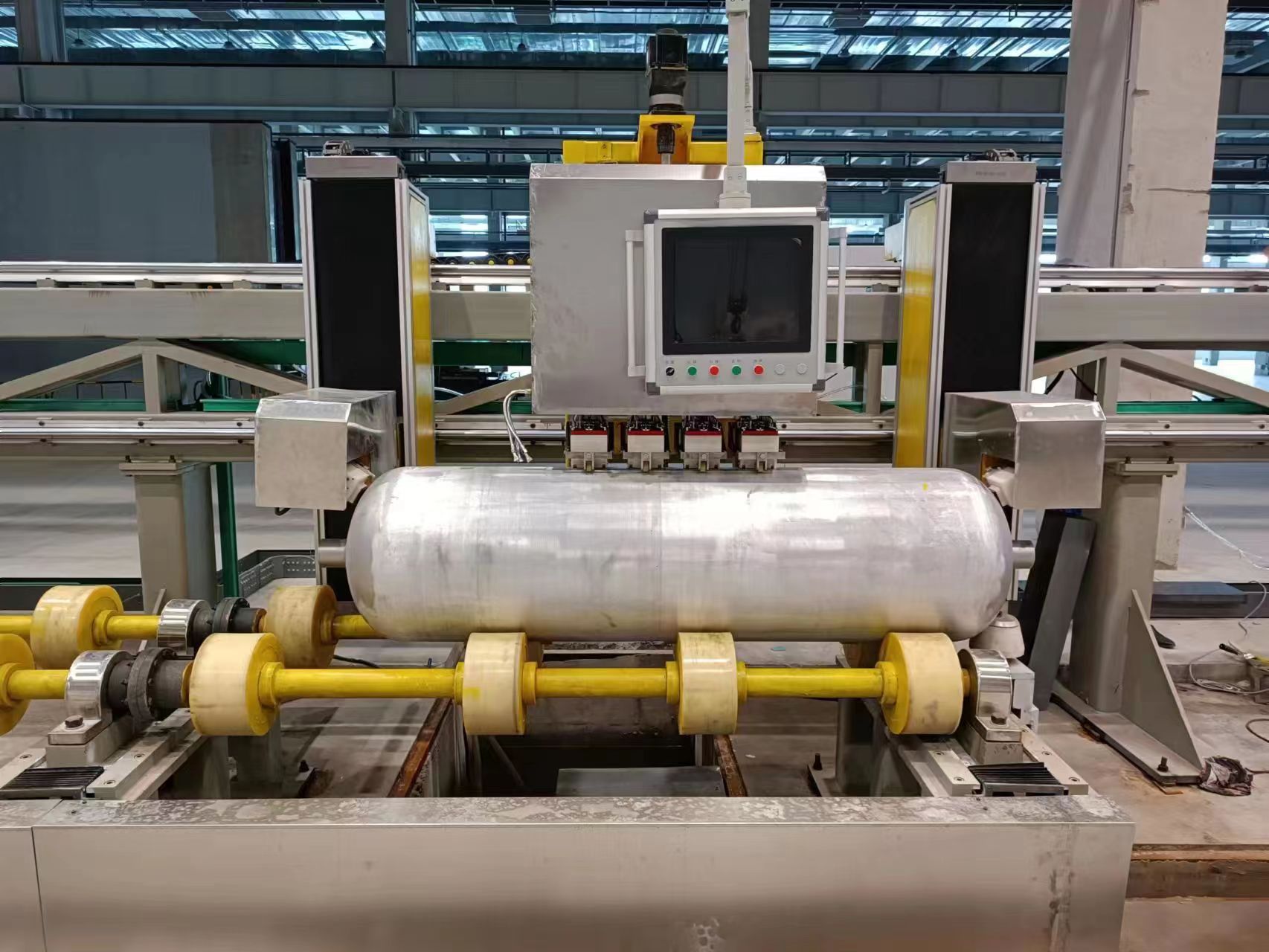

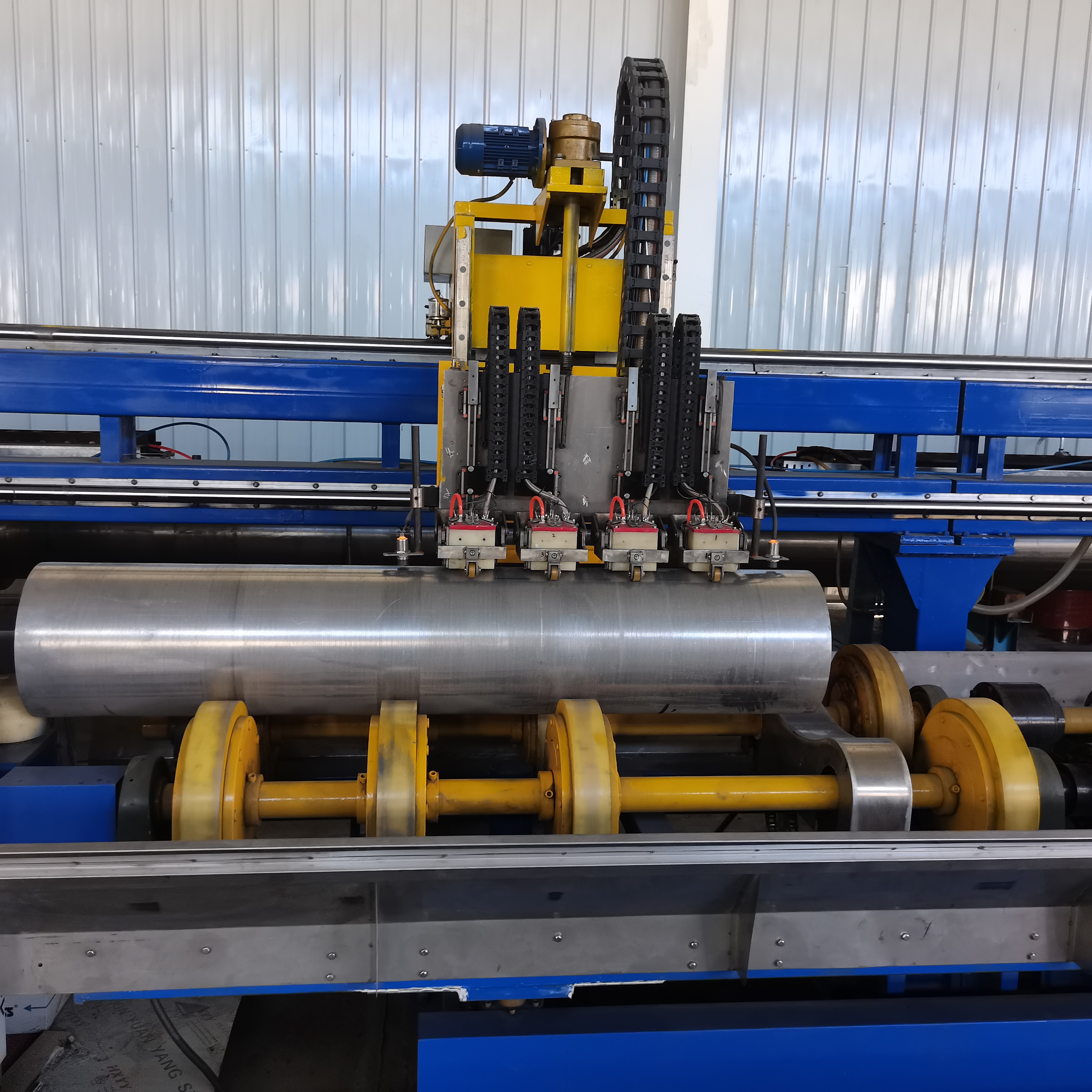

产品概述

本设备适用于钛合金管直缝和环缝检测。整套系统集成在一个4轴检测平台上，水、电可快捷插拔，平台放置钛合金管侧方。检测直缝时把钛合金管直缝旋转至侧方，检测探头调整至焊缝位置然后将探头放置在焊维两侧，探头开始喷水检测，检测平台沿地轨行走至焊缝结束位置，检测时通过激光焊缝跟踪装置判断焊缝位置对探头架进行调整，达到精确检测的目的。

检测环缝时将探头架旋转90度，将探头架骑在环缝旋转钛合金管一周对环缝进行检测。

系统采用计算机控制与信号实时采集处理相结合技术，利用相控阵数字超声探伤仪在高速计算机的支持下实现自动检测缺陷，自动评估缺陷，显示并记录(缺陷)回波幅值、存储和打印检测数据、按用户要求格式自动生成检测报告。

产品特点

采用 12通道数字式超声波探伤仪采用中文操作界面

探伤速度只需要 40 秒左右

有A型扫描和 B型扫描两种显示可存储量 200 万支气瓶检测数据

主要参数

气瓶直径:中60-650 mm

气瓶壁厚:3.0-30 mm

气瓶长度:600-3500m

气瓶重量:1000Kg

●材料:30CrMo、34CrMo、37Mn等探伤方式:超声波自动探伤

通道数:12 通道

检测速度:40--60 秒/支

检测范围:全瓶体及壁厚
